Řídicí jednotka DCM 3.5: Popis, funkce, typické závady a diagnostika





Řídicí jednotka DCM 3.5 patří mezi nejpoužívanější dieselové ECU u motorů Ford, PSA, Volvo, Mazda a Mini. Naši mechanici se u ní často setkávají s poruchami výkonových obvodů vstřikovačů, chybami komunikace a problémy způsobenými zatížením emisních systémů. Správná diagnostika a znalost typických symptomů je klíčová pro rychlou opravu. Tento článek shrnuje nejdůležitější informace pro praxi, od konstrukce a funkce jednotky až po konkrétní závady a jejich prevenci.

Co je řídicí jednotka DCM 3.5?

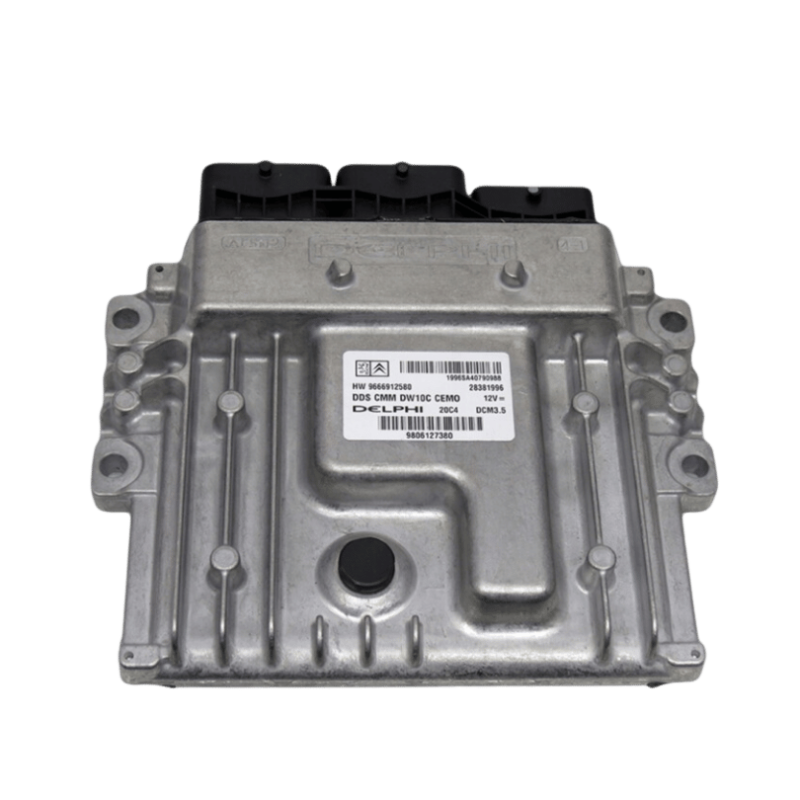

DCM 3.5 (Diesel Control Module) je řídicí jednotka motoru používaná u různých dieselových motorů Ford, Citroen, Peugeot, Volvo, Mazda a Mini. Zajišťuje řízení vysokotlakého vstřikovacího systému Siemens/VDO, ovládá emisní systémy, tlak railu, EGR, turbodmychadlo a další akční členy. Konstrukčně jde o ECU s robustními výkonovými obvody a citlivou paměťovou částí.

Jak jednotka DCM 3.5 funguje?

Funkce řídicí jednotky DCM 3.5 spočívá v neustálém sběru dat z desítek snímačů motoru. Na základě těchto informací řídicí jednotka vypočítává optimální množství paliva, načasování vstřiku a další parametry nezbytné pro účinný a čistý chod motoru.

Mezi klíčové vstupy, které DCM 3.5 vyhodnocuje, patří:

• tlak paliva v railu
• tlak turba
• teplota motoru, vzduchu, paliva
• otáčky motoru
• poloha plynového pedálu
• množství nasávaného vzduchu (MAF/MAP)
• stav EGR ventilu a filtru DPF



Z těchto dat jednotka řídí:

1. Vstřikování paliva (délka, tlak, fáze): zajišťuje hladký chod motoru a nízkou spotřebu.
2. Turbodmychadlo: reguluje tlak plnění.
3. Regenerace DPF: automaticky spouští proces vypalování filtru pevných částic.
4. EGR ventil: kontroluje recirkulaci výfukových plynů.
5. Žhavení: spravuje cykly žhavicích svíček pro studené starty.



Z čeho se jednotka DCM 3.5 skládá?

Řídicí jednotka obsahuje několik klíčových bloků:

• Mikroprocesor (CPU) – provádí výpočty a vyhodnocuje data ze senzorů.
• Flash a EEPROM paměť – uchovává software jednotky, mapy řízení a adaptace.
• Vstupní obvody – přijímají a filtrují signály ze senzorů.
• Výstupní obvody – ovládají vstřikovače, ventily, žhavení, čerpadlo apod.
• Komunikační moduly (CAN-BUS) – komunikují s dalšími řídicími jednotkami ve vozidle.
• Kryt s tepelným managementem – odolává vibracím, teplu a vlhkosti.



Funkce řídicí jednotky DCM 3.5

Hlavní funkce zahrnují:

• řízení vysokotlakého vstřikování paliva
• regulace turbodmychadla a EGR
• hlídání emisních procesů (DPF, NOx systémy)
• podpora startu a žhavení
• diagnostika chyb a záznam závad
• ochranné režimy (nouzový režim při riziku poškození motoru)



V jakých vozech se jednotka DCM 3.5 nachází?

DCM 3.5 najdeme zejména u vznětových motorů značek:

• • Fiat: Scudo II,
  • Ford: Focus C-Max MPV, Galaxy II, Grand C-Max MPV, Kuga Offroad, Mondeo IV, S-Max MPV, Transit Custom V362,
  • Peugeot: 3008, 407, 5008, 807 MPV, Boxer III, Expert I,
  • Citroën: C4 II, C4 Picasso, C5 II a III, C8, DS5, Jumpy
  • Jeep

Jedná se o široce používanou jednotku pro dieselové motory s Common Rail systému Siemens/VDO.

Typické poruchy jednotky DCM 3.5

DCM 3.5 patří mezi jednotky, které bývají často opravovány. Nejčastější závady jsou:

• Poškození řídicích obvodů vstřikovačů
• typicky u motorů 1.6 TDCi/HDI
• motor špatně startuje, běží nepravidelně, padá do nouzového režimu


• Závady napájecích obvodů (spálené tranzistory, studené spoje)
• jednotka se vůbec nepřipojí nebo ztrácí komunikaci


• Poškozená EEPROM nebo flash paměť
• chyby konfigurace, nemožnost programování, padání do nouzového režimu


• Vadná komunikace po CAN-BUS
• hlášení o chybě komunikace s ABS, TCM nebo BCM


• Přetížení kvůli vadnému snímači či aktuátoru
• například vadné vstřikovače nebo krátké spojení EGR mohou poškodit výstupní tranzistory



Jak se poruchy projevují?

• špatné starty nebo nemožnost nastartovat
• kolísání volnoběhu
• ztráta výkonu, přechod do nouzového režimu
• vysoká spotřeba paliva
• kontrolka motoru (MIL)
• chybové kódy týkající se vstřikovačů, railu, DPF nebo komunikace
• nemožnost diagnostického připojení



Jak poruchám DCM 3.5 předcházet?

1. Pravidelné čištění a údržba palivového systému
• kvalitní nafta, včasná výměna filtru, kontrola vstřiků.
2. Nepodceňovat závady snímačů
• vadný snímač může přetížit a poškodit řídicí jednotku.
3. Kontrola kabeláže a konektorů
• motory 1.6 HDi/TDCi jsou známé citlivostí na vlhkost a vibrace.
4. Pravidelná regenerace DPF
• dlouhodobé ucpání filtru může způsobit nadměrné tepelné zatížení motoru i jednotky.
5. Softwarové aktualizace a adaptace
• zajistí správné hodnoty pro vstřikování a chod emisních systémů.

Nejčastější chybové kódy DCM 3.5

Vstřikování a rail

• P0191 – Snímač tlaku paliva – nesprávný signál
• P0087 – Nízký tlak paliva v railu
• P0088 – Vysoký tlak paliva v railu
• P0201–P0204 – Chyby řízení vstřikovače válce 1–4
• P0215 - Hlavní relé – zkrat na plus / na kostru nebo přerušení obvodu
• P0263–P0266 – Špatný příspěvek válce
• P2146 - Napájecí obvody vstřikovačů (skupina A/B)
• P2149 – Napájecí obvody vstřikovačů (skupina A/B)
• P062E - Obvod vstřikovače – výkon, banka
•

Turbo a vzduch

• P0299 – Nedostatečný plnicí tlak
• P0238 – Snímač tlaku turba – vysoký signál
• P0101 / P0102 – MAF senzor – nesprávná funkce

EGR

• P0401 – Nedostatečný průtok EGR
• P0402 – Nadměrný průtok EGR
• P0405 – Nízký signál snímače polohy EGR

DPF

• P2452 / P2453 – Diferenciální tlakový senzor DPF
• P242F – Nadměrně zanesený DPF
• P2463 – Ucpaný filtr pevných částic

Komunikace a napájení

• U0100 – Ztráta komunikace s ECU
• U0401 – Neplatná data z ECU
• P0560 – Chyba napájení řídicí jednotky
• P0606 - Řídicí jednotka – provoz (interní chyba)
• P060C - PCM – interní hlavní procesor / Řídicí jednotka – kapacita a PCM – modul řízení hnacího ústrojí – chyba ROM -
• P068A - ECM/PCM napájecí relé odpojeno
• P0604 Interní řídicí modul – paměť náhodného přístupu (RAM) chyba
• P0658 - Napájecí napětí akčního členu „A“ – obvod nízko
• P2670 - Napájecí napětí akčního členu „B“ – obvod nízko



Řídicí jednotka DCM 3.5 je robustní modul, ale stejně jako každý díl v moderním dieselovém systému má své slabiny. Pokud se v diagnostice opakovaně objevují interní chyby procesoru, poruchy napájecích větví, senzorů nebo selhání ovládání vstřikovačů, většinou už jde o stav, který běžným servisem nevyřešíte. Výměna za nový kus bývá drahá a u mnoha Transitů, Customů nebo Rangerů je i špatně dostupná.

Pokud máte podezření na závadu řídicí jednotky, nejrychlejší cestou je profesionální oprava.

Objednejte si opravu řídicí jednotky DCM 3.5 přímo na ECUservis.eu.
